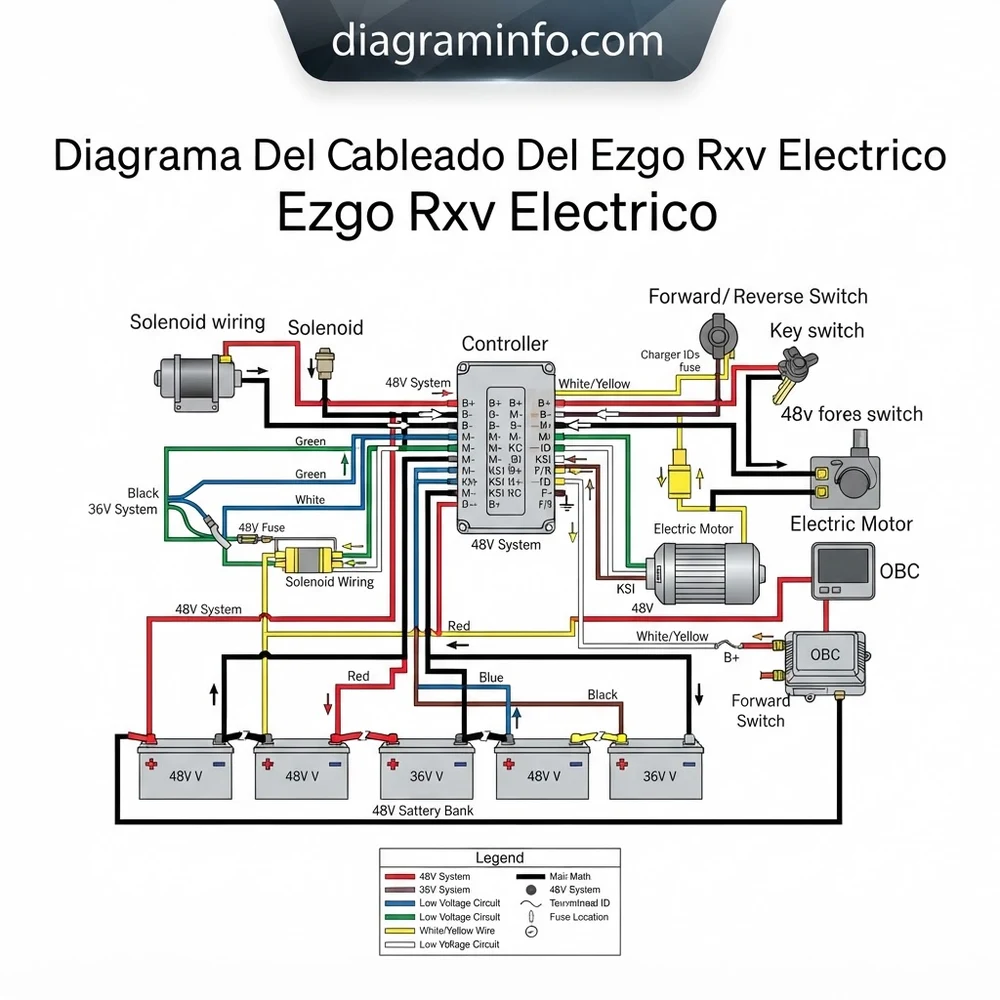

EZGO RXV 48V: Diagrama del Cableado del EZGO RXV Electrico 2026
The EZGO RXV electric golf cart uses a 48 volt system with an AC motor and Curtis controller. Main battery bank positive connects directly to the 48V solenoid line, while thin blue and yellow wires handle ignition inputs. Heavy 4 AWG cables connect the controller wiring to motor phases U, V, and W.
📌 Key Takeaways
- EZGO RXV models utilize a 48 volt system powered by four 12V or six 8V deep-cycle battery bank configurations.
- The 48V solenoid wiring uses red heavy-gauge battery cables and small yellow/blue wires for key switch trigger signals.
- Always disconnect the main battery bank negative terminal and switch to Tow mode before handling controller wiring.
- Failed automatic parking brakes often stem from corroded harness splices near the motor controller terminal assembly.
- Torque high-current terminal lug nuts on solenoids and motor posts strictly to 95–105 in-lbs to avoid terminal melting.
El modelo EZGO RXV eléctrico representa una evolución técnica significativa en vehículos utilitarios y carros de golf al sustituir los motores tradicionales de corriente continua por un motor de inducción de corriente alterna (AC) trifásica de alta eficiencia. A diferencia de las plataformas analógicas de la serie TXT, la arquitectura del RXV depende críticamente del monitoreo digital de sensores, un freno electromagnético automático montado en el inducido del motor y un controlador de estado sólido de alto rendimiento (Danaher de 2008 a 2011.5 o Curtis de 2012 al presente). Intervenir la red eléctrica de este vehículo sin el diagrama del cableado del ezgo rxv electrico adecuado puede resultar en daños irreversibles al módulo de control de tracción o en la activación accidental del freno electromagnético durante la marcha. En este artículo técnico analizaremos minuciosamente la topología del circuito, el pinout del controlador, el ruteo del cableado de alta y baja tensión, y las pautas para resolver fallas mediante mediciones con multímetro.
Codificación de Colores en el Diagrama del Cableado del EZGO RXV Eléctrico
De acuerdo con las especificaciones del fabricante OEM de EZGO, los conductores eléctricos dentro del chasis del RXV están identificados mediante códigos de color estándar y calibres AWG especificos segun la función técnica del circuito. A continuación se presenta la tabla de referencia completa para el rastreo de arneses de control y potencia:
| Color de Cable | Función de la Señal | Punto de Origen a Destino | Calibre y Notas Técnicas |
|---|---|---|---|
| Rojo Grueso (4 AWG) | Positivo Principal B+ | Batería 1 (+) al Solenoide de Contactor | 48V continuos; apriete a 10-12 Nm. |
| Negro Grueso (4 AWG) | Negativo Principal B- | Batería 4/6 (-) a Terminal B- del Controlador | Retorno general de masa de potencia. |
| Azul / Amarillo (16 AWG) | Excitación de Bobina Solenoide | Controlador Pin 6 al Solenoide (+/-) | Señal conmutada por lógica interna. |
| Amarillo / Verde (18 AWG) | Control del Freno electromagnético | Pin del Controlador al Freno de Motor AC | Libera el freno aplicándole 48V DC. |
| Naranja (16 AWG) | Alimentación de Llave / Conmutador | Run Tow Switch al Interruptor de Llave | Señal KS (Key Switch) activada. |
| Verde / Blanco (18 AWG) | Señal de Entrada Acelerador Inductivo | Sensor de Pedal al Controlador (Pin PWM) | Variación de voltaje de 0.5V a 4.5V DC. |
| Azul Claro (18 AWG) | Señal de Bloqueo del Cargador (Interlock) | Charger Port al Controlador | Inhibe la marcha si el enchufe está puesto. |
Los esquemas eléctricos del EZGO RXV varían substancialmente si el vehículo utiliza el controlador de primera generación Danaher (con carcasa gris lisa) o la revisión posterior Curtis 1206AC (con disipador aletas gruesas). Verifique siempre el número de parte grabado en la etiqueta frontal antes de medir continuidad en los conectores de los arneses de control.
Guía de Conexión: Solenoid Wiring y Controller Wiring en Sistemas de 48 V
Para interconectar correctamente todos los periféricos del chasis según el diagrama del cableado del ezgo rxv electrico, es indispensable seguir la lógica de dos circuitos diferenciados: el circuito principal de tracción (alto amperaje) y el circuito auxiliar de mando (bajo amperaje).
Resistencia nominal de bobina de solenoide EZGO RXV: 45 a 55 Ohmios. Resistencia del resistor de precarga (pre-charge resistor): 250 Ohmios / 10 Vatios. Par de apriete en bornes de potencia del controlador: 9.0 Nm (80 in-lbs).
Conexión y Ruteo del Solenoid Wiring
El solenoide del RXV es de servicio continuo y opera activado por el controlador a 48V nominales. Como se observa en la arquitectura del diagrama del cableado del ezgo rxv electrico, la terminal de potencia de entrada del solenoide se une directamente con el polo positivo general del battery bank. La terminal de salida del solenoide se conecta al perno B+ del controlador. Un resistor de precarga de 250 Ohmios debe montarse en paralelo entre ambos pernos principales de potencia; este componente mantiene cargados los capacitores internos del controlador para evitar arcos eléctricos destructivos al momento de cerrar el contactor principal.
Integración del Controller Wiring y Motor AC
El controlador de CA actúa como un inversor trifásico que convierte la corriente directa de la batería en señales AC multifásicas para el motor. Las tres fases del motor se conectan mediante cables de alta capacidad identificados con las letras U, V y W. Nunca interponga elementos mecánicos ni desconecte estos terminales con la llave en posición ON. Paralelamente, el motor posee dos conectores de baja señal: el sensor de posición del rotor (encoder de velocidad) y el sensor de temperatura del estator. Estos se acoplan directamente a las patillas correspondientes del conector multipín del arnés del controlador. Si está realizando una revisión integral de la electrónica del vehículo, consulte también nuestro instructivo sobre mantenimiento y diagnóstico preventivo de controladores Curtis de tracción.
Conexión del Battery Bank y Charger Port
El sistema opera en una configuración de 48 volt system. Dependiendo del año del chasis, el battery bank puede estar dispuesto en 4 baterías de 12V o en 6 baterías de 8V en serie. Los puentes de interconexión deben realizarse con cable de cobre flexible con revestimiento sintético calibre 4 AWG o superior. El cargador de batería se conecta al circuito mediante el charger port de 3 pines. Los bornes (+ y -) van directos a los extremos del banco de baterías, mientras que el tercer cable de menor calibre (cable de interlock azul) envía una señal de referencia al controlador impidiendo que el vehículo responda al pedal si el cable de carga permanece acoplado a la toma de corriente doméstica.
Conmutación mediante Forward Reverse Switch y Run Tow Switch
A diferencia de los sistemas antiguos donde el conmutador de marcha mecánicamente invertía la polaridad del motor de serie, el forward reverse switch del EZGO RXV es un simple selector de estado de micro-voltaje. Este envía una señal lógica al controlador para alternar la secuencia de fase (U-V-W) enviada al motor de inducción. Por su parte, el run tow switch es el interruptor maestro de seguridad del sistema de control. Al ponerse en posición TOW, desenergiza completamente el microprocesador del controlador y desacopla la excitación del motor, permitiendo mover manualmente el carro sin generar tensiones regenerativas que destruyan los transistores MOSFET de salida.
SIEMPRE coloque el run tow switch en la posición TOW y desconecte el cable negativo principal de la batería antes de manipular cualquier conector del controlador o realizar soldaduras/empalmes en el arnés eléctrico. Ignorar este paso destruirá la CPU del controlador inmediatamente.
Diagnóstico de Fallas en el Diagrama del Cableado del EZGO RXV Eléctrico
Los vehículos EZGO RXV ejecutan un diagnóstico de autocomprobación (Power-On Self-Test o POST) cada vez que se gira la llave de encendido a la posición ON o se selecciona un sentido de marcha. Si el controlador detecta un valor fuera de tolerancia en cualquiera de las líneas mapeadas en el diagrama del cableado del ezgo rxv electrico, abortará el arranque por razones de seguridad. A continuación se detallan las fallas de cableado más comunes y el procedimiento para corregirlas:
1. Bloqueo Automático del Freno Electromagnético (Auto-Test Failure)
- Sintoma: El solenoide hace un chasquido, pero el carro no se mueve y parece totalmente frenado mecánicamente.
- Causa en el cableado: El controlador detecta una anomalía de voltaje en el circuito de retroalimentación del freno o en los sensores del pedal. La bobina del freno electromagnético puede estar cortocircuitada o sufrir una pérdida de continuidad en el cable amarillo/verde.
- Diagnóstico: Mida la resistencia interna de la bobina del freno en el conector de dos pines que sale del motor. El valor normal debe situarse entre 25 y 28 Ohmios. Si la medición arroja un valor infinito u 0 Ohmios, la bobina está dañada. Verifique también que el voltaje de liberación entregado por el controlador sea de 48V iniciales para despejar el disco y caiga a 12V de sostenimiento. Para más detalles sobre el reemplazo mecánico del freno de disco, revise nuestra guía técnica sobre prueba e instalación del freno electromagnético EZGO.
2. Falta de Excitación en el Solenoid Wiring
- Sintoma: Al girar la llave de encendido no se escucha el clic característico del contactor principal.
- Causa en el cableado: Interrupción en la señal del interruptor de la llave, fallo del circuito del run tow switch o diodo de protección en corto dentro del arnés.
- Diagnóstico: Utilice un multímetro en escala de 200V DC. Coloque la punta negra en el B- del controlador y valide con la punta roja la presencia de 48V en la patilla de alimentación de la bobina del solenoide cuando la llave está activada. Si la tensión es inferior a 40V, inspeccione la presencia de óxido o sulfatación en las terminales del conector intermedio de 12 pines del chasis.
3. Caída de Voltaje Extrema bajo Carga en el Battery Bank
- Sintoma: El vehículo arranca normalmente pero se detiene bruscamente al subir una pendiente o acelerar a fondo, parpadeando los indicadores del tablero.
- Causa en el cableado: Falsa conexión o resistencia parásita alta en los puentes de serie de las baterías, o degradación del cable de potencia B-.
- Diagnóstico: Realice una prueba de caída de tensión (voltage drop test) aplicando carga al motor. Conecte las puntas del multímetro a través de cada cable puente del battery bank sucesivamente mientras acelera la unidad. Cualquier caída superior a 0.5V por tramo de cable indica que el conductor o la terminal están severamente sulfatados o mal aprietados (torque deficiente).
4. Falla del Enclave de Carga por Cable Interlock Cortado
- Sintoma: El vehículo no responde a ningún comando, pero todas las baterías tienen la carga completa a 50.9V.
- Causa en el cableado: El microswitch o pin del cargador dentro del charger port no está enviando la señal de alta impedancia al controlador para liberar el modo de protección.
- Diagnóstico: Rastree el cable azul claro desde el receptáculo del cargador hasta el conector del arnés de control. Debe registrar el mismo voltaje total del banco de baterías cuando el enchufe del cargador está desconectado. Si la señal marca 0V permanente, el sensor interno de la toma de carga se ha sulfatado o el arnés ha sufrido un estrangulamiento bajo la bandeja de la batería.
Preguntas Frecuentes Sobre el Diagrama del Cableado del EZGO RXV Eléctrico
¿Cuáles son las diferencias principales entre el esquema eléctrico Danaher y el Curtis en el RXV?
El sistema Danaher (utilizado de 2008 a mediados de 2011) utiliza un controlador con un arnés de señal de 23 pines y conectores electromecánicos específicos para los pedales de acelerador y freno. Por el contrario, la revisión Curtis 1206AC utiliza un conector multivía de 35 pines con una lógica de bus de datos y filtrado de ruido mejorada. Los esquemas no son intercambiables punto a punto sin usar un kit de arnés adaptador oficial OEM de conversión de Danaher a Curtis.
¿Puedo utilizar un esquema de un 36 volt system para trabajar en un EZGO RXV?
No, bajo ninguna circunstancia. Un 36 volt system tradicional (como el presente en los chasis EZGO TXT antiguos) emplea motores DC excitados en serie con un solenoide convencional de potencia continua de 36V y aceleradores mecánicos por varillaje o potenciómetro ITS. El RXV utiliza exclusivamente un 48 volt system de corriente alterna con lógica de estado sólido compleja e inversor integrado. Intentar aplicar conexiones de 36V provocará fallos destructivos en los módulos lógicos.
¿Es posible convertir el banco de baterías del RXV de 4x12V a una configuración de 6x8V?
Sí, la conversión de 4 baterías de 12V a 6 baterías de 8V es una modificación muy común para mejorar el tiempo de autonomía y reducir la degradación térmica por consumo excesivo de corriente en las celdas. La tensión nominal total del battery bank sigue siendo de 48V, por lo que el controlador, el solenoide y el motor no requieren cambios de cableado interno de señal. Sin embargo, se requiere la sustitución de la bandeja plástica de baterías y la elaboración de 2 cables puente de interconexión adicionales calibre 4 AWG respetando el esquema en serie estándar. Para conocer diagramas de conversión en otras marcas de carros de golf, puede revisar nuestra guía complementaria sobre esquemas eléctricos para 48 volt system en utilitarios.
¿Por qué el diagrama del cableado muestra resistores montados en el solenoide y en la llave?
Los resistores instalados en el arnés del RXV desempeñan un papel crítico en la protección electrónica. La resistencia montada en los pernos de potencia del solenoide pre-carga los condensadores electrolíticos internos del inversor Curtis/Danaher para mitigar el pico de corriente destructivo cuando los contactos mecánicos internos del solenoide se cierran. Por su parte, la resistencia de derivación en la llave y el interruptor de marcha reduce picos inductivos que podrían quemar las entradas digitales del procesador ARM del controlador.
¿Qué sucede si invierto accidentalmente las fases U, V y W del motor en el cableado?
A diferencia de un motor de corriente directa donde invertir los cables de armadura simplemente cambia la dirección física del giro, en un motor de inducción AC de 48V la alteración en el orden de secuencia de dos fases (por ejemplo intercambiar U y V) hará que el motor intente girar en sentido opuesto al calculado por el sensor de posición del rotor (encoder). Al encender el vehículo, el autotest del controlador detectará inmediatamente una incoherencia entre el patrón de pulsos del encoder y el sentido del campo magnético estatórico, generando un código de falla severo y bloqueando el freno electromagnético de inmediato para prevenir accidentes.
Step-by-Step Guide to Understanding the Diagrama Del Cableado Del Ezgo Rxv Electrico
Identify – Switch cart to Tow/Maintenance mode and disconnect battery bank negative lead.
Locate – Access the controller wiring bay under the rear passenger body cover.
Reference – Match wire color codes on the diagram to solenoid wiring and controller terminals.
Connect/Route – Route 4 AWG cables from battery positive through solenoid to controller input.
Verify – Measure 48V presence across main contacts and check 16 AWG signal wire continuity.
Troubleshoot – Test motor brake resistance and check diagnostic LED fault codes on controller.
Diagrama Del Cableado Del Ezgo Rxv Electrico: Frequently Asked Questions
What voltage is diagrama del cableado del ezgo rxv electrico?
The EZGO RXV electric golf cart operates on a 48 volt system, unlike older 36 volt system carts. It requires four 12-volt deep-cycle batteries or six 8-volt batteries connected in series. Maintaining proper 48V supply voltage is crucial for powering the Curtis AC controller and electric motor system correctly.
What do the wire colors mean on diagrama del cableado del ezgo rxv electrico?
Red wires represent positive 48V battery bank power, while black serves as B- ground. Yellow and blue wires feed key switch and pedal microswitch signals. White wires link the solenoid activation coil, and green/gray harness wires route motor speed sensor inputs directly into the Curtis AC controller pinouts.
How do I troubleshoot diagrama del cableado del ezgo rxv electrico that won’t run?
First, set the cart to Tow mode and check total battery bank voltage at 48V+. Inspect solenoid wiring for 48V across small coil terminals when the key is ON and pedal is depressed. Verify motor brake resistance (approx. 25-28 ohms); a shorted brake trips controller safety shutoff automatically.
What is the solenoid wiring on diagrama del cableado del ezgo rxv electrico?
The 48V solenoid wiring features two large copper studs and two small control terminals. High-current battery B+ connects to one large stud, routing through to the controller. Small terminals receive blue (+) key signal and yellow (-) controller logic switch ground, triggering coil engagement when the accelerator is pushed.
How many batteries does diagrama del cableado del ezgo rxv electrico have?
Standard EZGO RXV electric models use four 12-volt deep-cycle batteries connected in series to produce a 48 volt system. Some factory or aftermarket configurations utilize six 8-volt batteries. Correct battery bank series wiring is vital to deliver stable current to the high-efficiency Curtis AC motor controller.
What gauge wire does diagrama del cableado del ezgo rxv electrico use?
The high-current drive circuit uses 4 AWG heavy-duty battery cables connecting battery bank terminals, solenoid studs, and controller motor phase terminals. Low-current control circuits, such as key switches, brake assembly leads, and controller logic connections, utilize standard 16 AWG or 18 AWG color-coded automotive wire.
